時空測距2024

現在公開バージョン：7.2.7

時空測距2024のダウンロード(ZIP形式)

ダウンロードがうまくいかない場合は、右クリックし

「名前を付けてリンク先を保存」にてダウンロード　してください。

本システムは、各種測量現場業務におけるデータコレクタ、電子野帳、

電子平板に特化し、さらには、各種測量計算、データプロットを行うため

の総合測量計算システムであります。

　・境界測量、平面測量、横断測量、縦断測量の結果座標値の現場での可視化、SIMA保存

　・SIMAデータ読込による杭設置測量。（設置誤差の即表示）

　・機械点設置は３パターン（機械高入力、BS高入力、方位磁石）による設置可能。

　・後方交会法対応、各種交点計算、測距による平面面積、断面積算出。（トレース面積計算）

　・任意座標系から世界測地系への座標変換対応、その他。

　・簡易GPSアンテナを使用して簡易的テキなGNSS測量の実施（緯度経度からＸＹ座標変換）。

　・スマホの位置情報ジョウホウを利用して撮影写真のGPS情報からＸＹ座標変換＆プロット可能。

また製作者は土地家屋調査士であり、土地家屋調査士を目指す方カタのために、択一問題の演習

及び各種法律条文のチェックを行うためのシステムを含めております。

　・土地家屋調査士択一演習（学習方法指導取説有り）

　・土地家屋調査士条文チェック（学習方法指導取説有り）

まずは試用版にて試用して頂きまして、その有用性をご確認さい。

試用版と製品版の違いは、測距または入力データの保存ができない

だけの違いですべての機能が動作します。

時空測距2024のインストール

時空測距2024のインストールファイルは「Setup.exe」です。

上記ZIPファイルをダウンロードし、解凍した「Setup.exe」を実行した際に、Windowsの設定によって下記の

ようなエラーメッセージが表示される場合があります。

これは、個人によるシステム開発によるため、「認証された発行元として認識されない」ことによるものです。

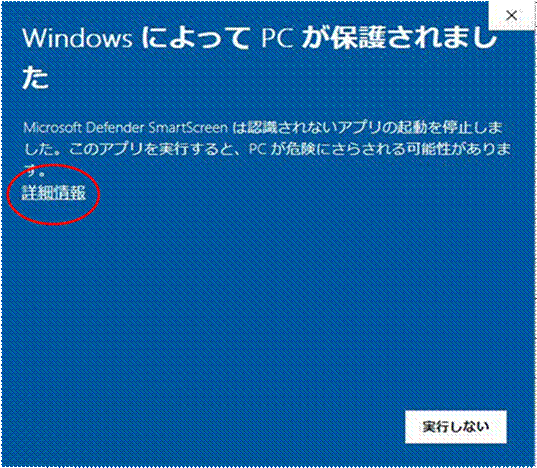

その場合には、「詳細情報」をクリックしてください。

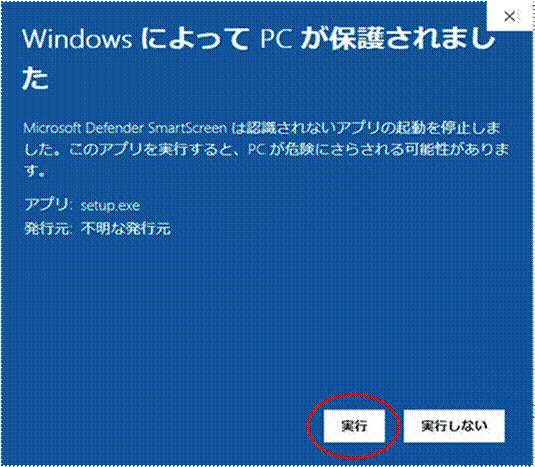

すると、「実行」のボタンが現れますので、クリックしてインストールを実行してください。

PlotViewerのインストール

本ホンシステムにはCADプロットの機能キノウはなく、(株)BIGVANの「BV CAD 14 体験版」（無償提供版）

をデータプロット用として利用しています。

無償提供版ですので、データの保存及オヨび印刷機能はありません。

上記リンクからダウンロードしたZIPファイル内の「ProtViewer.exe」をインストールしてください。

インストール後に設定セッテイ項目がありますので、取扱説明書に従って設定を行って下さい。

※「BV CAD 14 体験版」について

　本体プログラムの中で「ProtViewer」と称している「BV CAD 14 体験版」はメーカーの

　Bigvanからの使用許可を得て、座標点Viewerとして使用しております。

　無料配布品のCAD体験版でありますので、プロットした図面データの保存及び印刷

　機能はありません。（CADの全機能をご要望の場合はBigvanからの購入となります。）

　株式会社ビックバン（http://www.bigvan.co.jp/）　

USBtoRS232cケーブルPL2303をWindows10、11で動作させる方法

USBtoRS232cケーブルPL2303はアマゾン（https://www.amazon.co.jp）で2300円程度で購入可能。

（アマゾンで「topcon用usb」、「sokkia用usb」で商品検索して下さい）

上記リンクからダウンロードしたZIPファイル内の「動作確認USB_RS232Cケーブル.pdf」を

ご覧ください。

自動インストールドライバ及び添付ドライバでは、型番によっては、Windows10、11で動作しません。

その場合には、上記「PL2303用Windows10、11で動作するドライバ」

上記リンクからダウンロードしたZIPファイル内の「pl2303win10.exe」をインストールしてください。

なお、下記手順はPC起動ごと毎回行う必要があります。

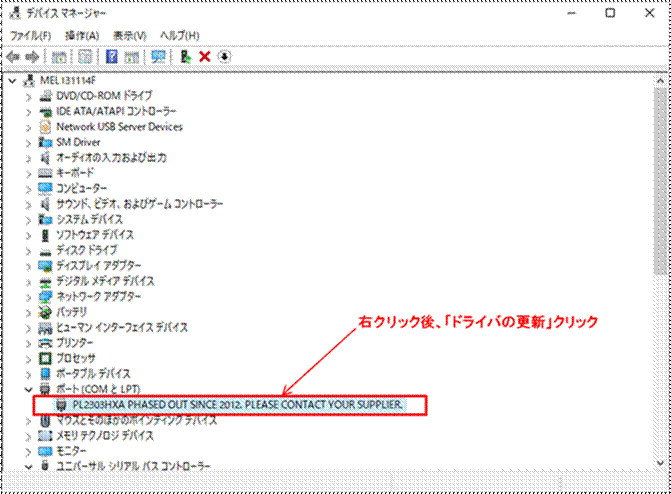

手順１：　デバイスマネージャのポートに下記のように認識されたPL2303を右クリックし

　　　　　「ドライバの更新」をクリックする。

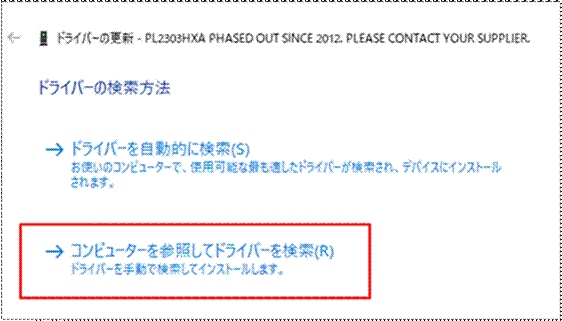

手順２：　「コンピューターを参照してドライバーを検索(R)」をクリックする。

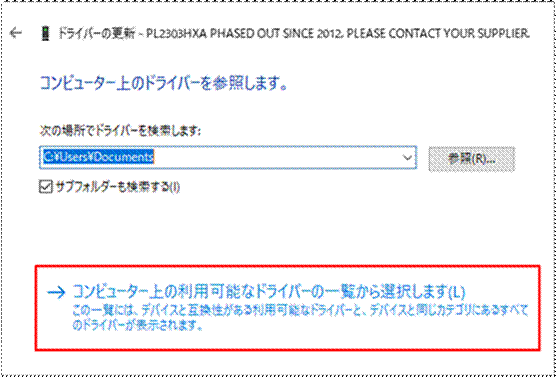

手順３：　「コンピューター上の利用可能なドライバーの一覧から選択します(L)」をクリックする。

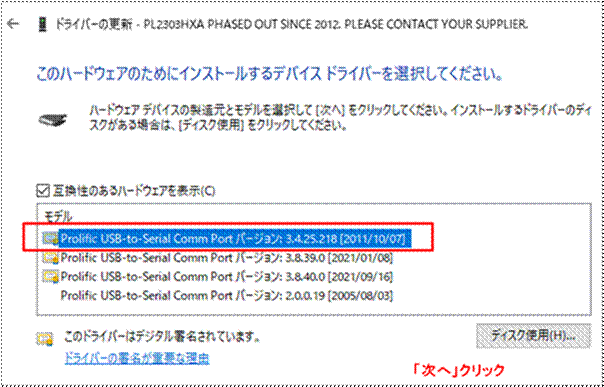

手順４：　ドライバ一覧の中から「2011/10/07」の日付のドライバを選択し「次へ」をクリックする。

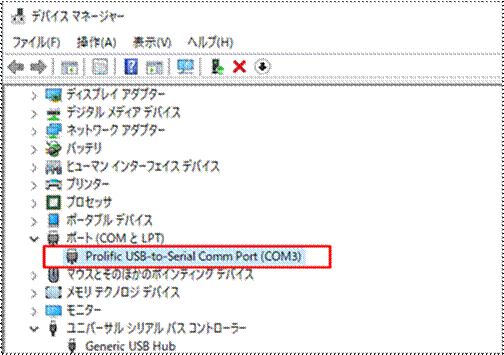

手順５：　ポートに「Prolific USB-to-Serial comm Port」と認識されれば動作します。

Microsoft Access Database Engine のインストール

システム内の「土地家屋調査士択一演習」、「土地家屋調査士条文チェック」はMicosoft Accesss

を使用して作成しています。

特トクにAccessのインストールは不要フヨウですが、「Microsoft Access Database Engine」（無償配布版バン）

をインストールする必要があります。

上記リンクからダウンロードしたZIPファイル内の「AccessDatabaseEngine.exe」をインストール

してください。

時空測距2024　システム構成の詳細

時空測距2021のシステム構成は、Visual Basic 2005にて開発した本体測量プログラムと

CADメーカーBigvanの主力商品である「BV CAD 14 体験版」から構成されており、本体

プログラムにて測距測角したデータを即座標化し、CADにてプロットし可視化するものです。

本体プログラムが測量機械と接続するために必要なRS-232Cケーブルとして推奨するもの

として、USBtoRS-232cケーブル「PL2303」が安価でよいかと思われます。

また、使用するPCのOSは「Windows10、11」で、野外の測量現場での使用となりますので

「USB タイプA」端子(普通のUSB)を備えたタブレットPCが最適PCであります。

なお、タブレットPCを片手に持ち、もう一方の片手で測量機械を操作することとなりますので

タブレットPCの裏面には、強力両面テープと皮バンド等により、手を差し込み手のひら上に

固定されるされるような工夫が必要です。

※「時空測距2024」の保存機能について

　上記リンクのZIPファイルにて、本体プログラムをインストールし実行すると、「試用版」

　として起動されます。

　「①パスワード確認」にてパスワードを入力することで、「製品版」となりSIMAデータ及び

　各種プログラム内のCSVデータの保存が可能となります。

　（パスワードは保存しておくこと、次回から「製品版」にて起動します。）

　なお、データ保存の必要性が無いのであれば、無償の「試用版」で十分使用できます。

　詳細は取扱説明書をご覧ください。

　上記リンクからダウンロードしたZIPファイル内の「時空測距2024取扱説明書.pdf」をご覧

　ください。

※「土地家屋カオク調査士択一演習」、「土地家屋カオク調査士条文チェック」について

　システム内に組クみ込まれている「㉛土地家屋調査士択一演習」、「㉜土地家屋調査士条文チェック」

　の取扱説明書は別途作成してあります。

　上記リンクからダウンロードしたZIPファイル内の「択一演習取扱説明書.pdf」及び

　「条文チェック取扱説明書.pdf」をご覧ください。

　（おすすめ学習方法についても記載してあります。）

※トータルステーション及びGPSアンテナの動作確認機種について

　本システム作成において動作確認したトータルステーション及びGPSアンテナは

　トータルステーション：トプコン GTS-310、GTS-320　　ソキア SET2～6の各シリーズ

　GPSアンテナ：DOCTORADIO GR7-10HZ　他アマゾンにて2300～2500円の商品。

　上記リンクからダウンロードしたZIPファイル内の「動作確認GPS受信機.pdf」をご覧ください。

ご注文方法

　ヤフオクの入札から落札して頂きまして、ヤフオク取引システムにそってお支払い願います。

　ヤフオクからの支払い完了通知が届き次第速やかに製品版パスワードを通知致します。

バージョンアップ情報

令和6年12月11日：「㉕SIMA ＆ O1K」においてTopcon O1Kファイルから座標変換対応しました。
